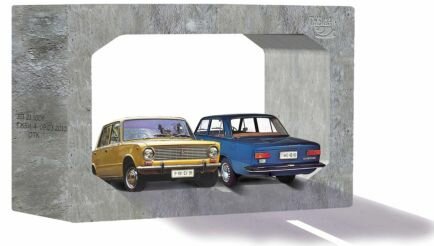

Звено ЗП 21.100-F Изделия производятся по |
Звенья водопропускных труб изготавливаются из конструкционного тяжелого бетона плотностью не ниже 2200 кг/м3, класс бетона по прочности на сжатие В30 и В35, для блоков откосных стенок В20, по водонепроницаемости W6, марка бетона по морозостойкости F200 и F300, с улучшенной структурой бетона.
Габаритные размеры от 1220×1740×1000 мм до 4360×3400×1000 мм.
Прямоугольные железобетонные трубы применяются на периодически действующих водотоках без процессов наледеобразования в районах с умеренными и суровыми климатическими условиями.
Кроме расчета на нормальные эксплуатационные условия, звенья проверены на особые условия работы:
- при возведении труб на скальном грунте и свайном фундаменте;
- при пропуске временных производственных нагрузок - бульдозеров (массой до 30 тонн) и автомобилей (давление одной оси 11 тс/м2).
При нормальных условиях эксплуатации расчетная высота насыпи над трубой составляет 19 метров.
| Номенклатура прямоугольных звеньев | Отверстие в свету, мм |
 |
|
| А | В | ||
| Звенья ЗП 1.100, ЗП 2.100, ЗП 3.100 | 1000 | 1500 | |
| Звенья ЗП 4.100, ЗП 5.100, ЗП 6.100 | 1250 | 1500 | |
| Звенья ЗП 7.100, ЗП 8.100, ЗП 9.100 | 1500 | 2000 | |
| Звенья ЗП 10.100, ЗП 11.100, ЗП 12.100 | 2000 | 2000 | |
| Звенья ЗП 13.100, ЗП 14.100, ЗП 15.100 | 2500 | 2000 | |
| Звенья ЗП 16.100, ЗП 17.100, ЗП 18.100 | 3000 | 2500 | |
| Звенья ЗП 19.100, ЗП 20.100, ЗП 21.100 | 4000 | 2500 | |
| Звенья ЗП 22.100 - ЗП 26.100 | 2500 | 2000 | |
| Звенья ЗП 27.100 - ЗП 38.100 | 2500 | 1 | |
 |
Элементы |
| Элементы железобетонной трубы: Откосные стенки; Фундаментные плиты; Фундаментные блоки.< Предыдущая | Следующая >Блоки портальных стенок, блоки прямоугольных труб |
|---|
