Портальная и откосная стенка

ОТКОСНАЯ СТЕНКАоткосная стенкаприменительно к ТП 3.501.1-144 ОТКОСНАЯ СТЕНКА
  А В а в с f h V (m3) P (тн) Марка бетона
СТ-1 1850 2270 1450 1350 1420 1100 1170 0,89 2,23 В-20.W-6
СТ-2 2200 2470 1800 1700 1410 1330 1140 1,15 2,88 В-20.W-6
СТ-3 3220 3110 2820 2720 1410 1990 1120 2,08 5,20 В-20.W-6
откосная стенкаприменительно к ТП 3.501.1-144 ОТКОСНАЯ СТЕНКА
  А В в с V (m3) P (тн) Марка бетона
СТ-4 1850 2270 1350 1420 0,98 2,45 В-20.W-6
СТ-5 2200 2470 1700 1410 1,24 3,10 В-20.W-6
СТ-6 2700 2790 2200 1410 1,67 4,18 В-20.W-6
СТ-7 3220 3110 2720 1410 2,16 5,40 В-20.W-6

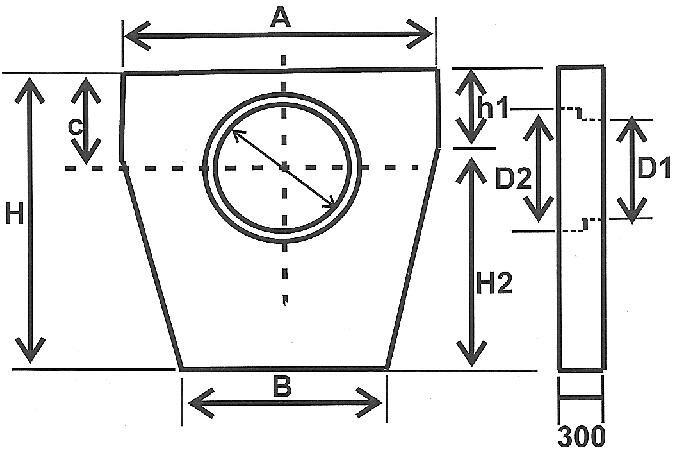

ПОРТАЛЬНАЯ СТЕНКАПОРТАЛЬНАЯ СТЕНКАприменительно к ТП 3.501.1-144 ПОРТАЛЬНАЯ СТЕНКА
  А В Н h1 h2 D1 D2 c V (m3) P (тн) Марка бетона
СТ-8 1500 850 1850 600 1250 500 620 570 0,62 1,55 В-20.W-6
СТ-9 2260 1400 2350 730 1620 800 960 740 1,22 3,05 В-20.W-6
ПОРТАЛЬНАЯ СТЕНКАприменительно к ТП 3.501.1-144 ПОРТАЛЬНАЯ СТЕНКА
  А В в с V (m3) P (тн) Марка бетона
СТ-10 1220 2720 1000 1000 1,00 2,5 В-20.W-6
СТ-11 1420 2930 1200 1110 1,20 3,00 В-20.W-6
СТ-12 1760 3250 1500 1280 1,56 3,90 В-20.W-6
СТ-13 2110 3570 1800 1450 1,96 4,90 В-20.W-6

Откосная стенка, наряду с фундаментными блоками, железобетонными перемычками, плитами перекрытия и другой продукцией, – еще один вид железобетонных изделий, выпускаемый предприятием ЗАО «ТЖБИ-4». Откосные и портальные стенки, а также лекальные блоки фундаментов являются комплектующими элементами трубопереездов и применяются для монтажа водопропускных железобетонных труб под насыпями железных дорог и автомобильных трасс.

Мы производим железобетонные откосные стенки двух видов: правые и левые, обозначаемые, соответственно, маркировкой «П» и «Л». Данные изделия, прайс на которые вы можете увидеть на нашем сайте, по своей конструкции являются зеркальным отображением друг друга.

Функции портальных, откосных стенок и лекальных блоков фундаментов:

  • портальная стенка, примыкающая к торцу водопропускной трубы, фиксирует полотно автомобильной или железной дороги;
  • откосные стенки (правая и левая) укрепляют обочины по обе стороны дороги и портальные стены;
  • лекальный блок, предназначенный для фиксации труб, устанавливается под круглыми водопропускными трубами при монтаже трубопровода. Лекальные блоки фундаментов в основном применяются на слабых и подвижных грунтах во избежание просадки и смещения труб.

Откосные, портальные стенки и лекальные блоки, а также железобетонные трубы изготавливаются из тяжелого морозостойкого и водонепроницаемого бетона. В качестве арматуры используется высокосортная сталь класса AI или AIII. Класс прочности, уровень водонепроницаемости и морозостойкости, а также класс рабочей арматуры указываются в маркировке изделий.
